國產化EtherCAT主站控制器解決方案，米爾基于全志T507-H核心板

發布日期：2024-03-05 23:01:19來源：本站

EtherCAT是由德國BECKHOFF自動化公司于2003年提出的實時工業以太網技術。它具有高速和高數據有效率的特點，支持多種設備連接拓?fù)浣Y(jié)構。其從站節點使用專用的控制芯片，主站使用標準的以太網控制器。

EtherCAT是一種工業以太網技術，看到的大多數應用場景都是伺服電機。因?yàn)槭腔谝蕴W(wǎng)的技術，所以EtherCAT相比于CAN總線而言，速率上要快不少。EtherCAT可以達到100M的速率，而CAN只有1M。此外，EtherCAT還具備低延時和精準同步的特點。

無論是工業4.0還是物聯網，都需要設備和服務端之間具備高度聯網和強大的通信能力。EtherCAT是一類比較成熟的工業以太網現場總線，專用于運動控制領域。相比傳統的工業現場總線，EtherCAT具有高穩定性、高實時性、高集成度、擴展性強、便于安裝等諸多優點，突破了傳統以太網方案的系統限制被廣泛應用于工業控制領域。

EtherCAT控制系統一般有HMI/WEB界面系統、主站控制器、若干從站控制器和伺服電機等組成。HMI/WEB界面系統用于發送控制指令和人機界面展示；EtherCAT主站一般通過嵌入式硬件、Linux系統打?qū)崟r(shí)補丁以及EtherCAT主站軟件方式實現，通過以太網卡來實現主站EtherCAT的通信。主站控制器和從站控制器之前采用EtherCAT通信，可實現閉環伺服系統的實時控制與實時數據傳輸。

EtherCAT控制系統架構

基于MYC-YT507H核心板的主站控制器，軟件部分通過內核打Preempt_RT實時補丁和移植EtherCAT開源主站軟件IGH，可實現更智能化的EtherCAT主站控制。

通過T507-H原生的千兆通用以太網接口和WEB MES系統進行數據通信；原生的百兆專用EtherCAT接口和從站伺服驅動進行EtherCAT的通信，從而實時控制伺服電機；RS485接口連接串行傳感設備進行溫度、壓力等數據的采集；通過DI/DO接口連接數字信號的輸入和輸出；因?yàn)門057-H原生不支持CAN功能，所以通過SPI轉CAN，用于連接CAN總線設備；另外提供HDMI接口，用于與人機界面或顯示器的接口通信。

基于MYC-YT507H核心板的主站控制器

MYC-YT507H核心板，采用國產車規級處理器全志T507-H，具有最嚴格的質量標準、超高性能、豐富外設資源、高性價比、長供貨時間的特點，適用于高性能智能設備所需要的核心板要求。

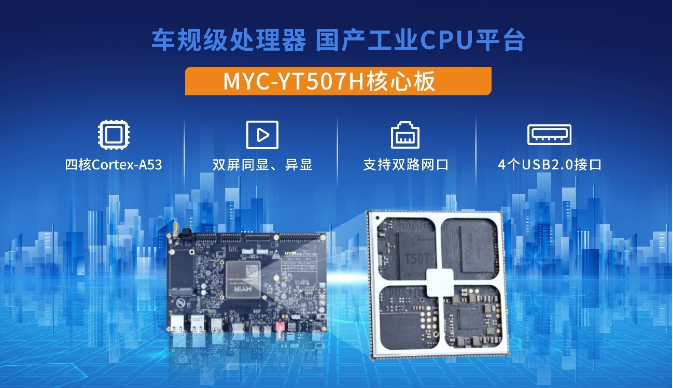

米爾MYC-YT507H核心板

米爾配套MYD-YT507H開發板

米爾電子，專注嵌入式處理器模塊設計和研發，是領先的嵌入式處理器模組廠商。米爾電子在嵌入式領域具有20年的行業技術經驗，為客戶提供專業的ARM工業控制板、ARM開發板、ARM核心板、ARM開發工具、充電樁計費控制單元及充電控制板等產品和技術服務。此外，米爾電子還可通過涵蓋眾多ARM處理器及操作系統的專業技術提供定制設計解決方案，通過專業且高效率服務幫助客戶加速產品上市進程。
